Просідання землі та перекіс пам'ятника через півроку після встановлення — це прямий наслідок монтажу важкої гранітної конструкції на пухкий ґрунт могильної ями. В процесі поховання порушується природна щільність масиву об'ємом 3–4 кубічних метри, який даватиме неминучу усадку. Єдиний інженерний метод уникнути руйнування моноліту та подальшого дорогого демонтажу — це повне перенесення маси меморіального комплексу на «материкову» (некопану) землю за допомогою пальово-ростверкового фундаменту.

Як уникнути перекосу: інженерна схема паль та балок

Зона максимального ризику для надгробків — це ділянка розпушеного ґрунту розміром приблизно 2х1 метр, що ущільнюється під дією гравітації та опадів протягом 12–24 місяців. Якщо монтаж виконується в цей період, необхідний посилений просторовий каркас, який працює за принципом мосту:

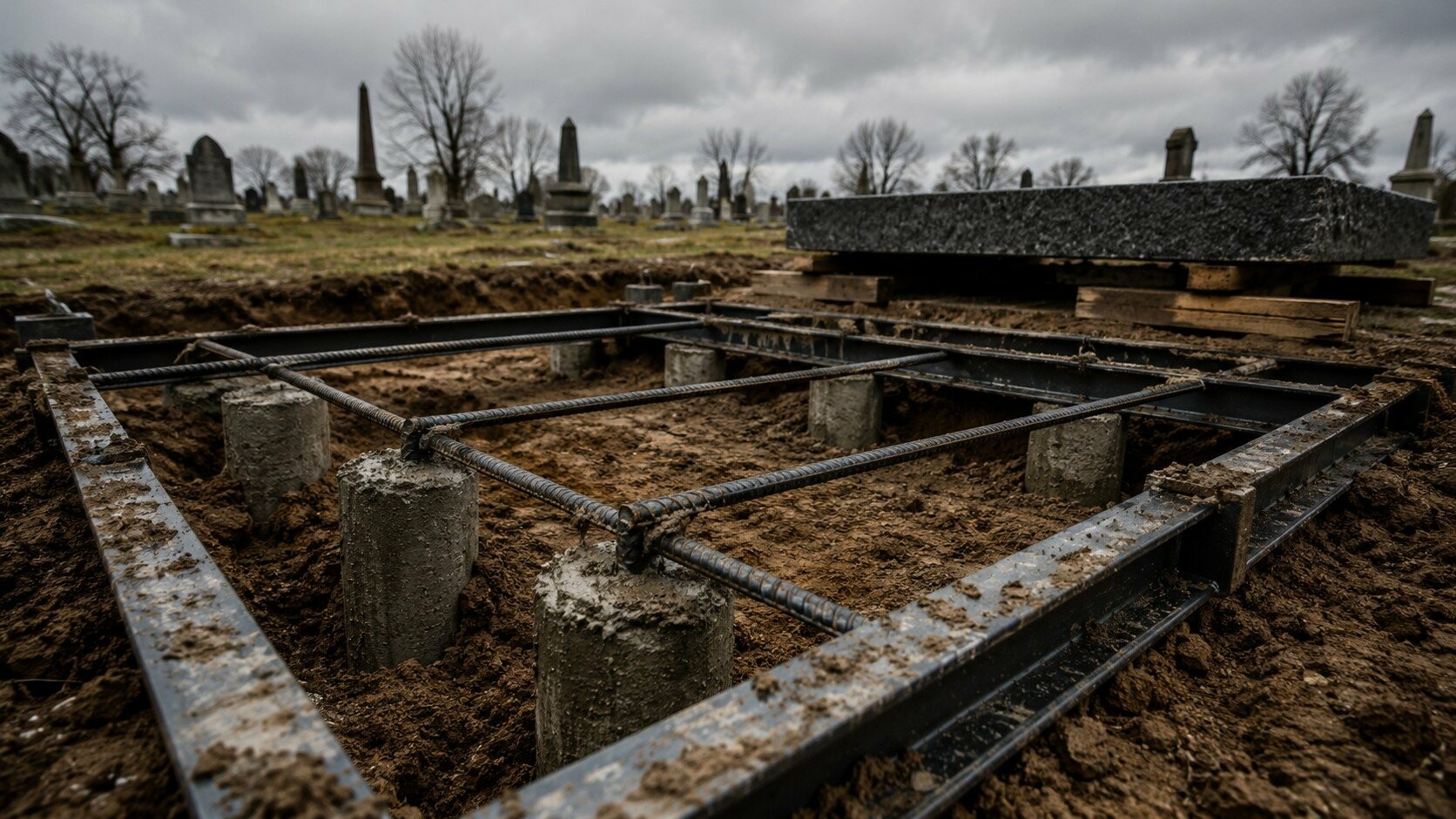

  • Опорні палі: По кутах майбутнього комплексу забурюються 4 палі на глибину не менше 80 см. Це дозволяє пройти нормативну точку промерзання ґрунту та захистити конструкцію від руйнівного морозного пучення.
  • Дистанція буріння: Відстань між бетонними опорами має становити понад 2–2,5 метри, щоб інструмент гарантовано увійшов у щільну землю поза межами могильної ями.
  • Несучі балки (ростверк): На залиті палі вкладаються залізобетонні перемички або сталеві швелери довжиною від 3 метрів. Балки повинні виступати за краї розпушеної ділянки мінімум на 45–50 см з кожного боку.
Елемент фундаменту Метричний параметр Інженерне призначення
Палі (4 шт.) Глибина від 80 см Захист від морозного пучення та обпирання на щільний ґрунт
Балки / Швелери Довжина від 3 метрів Міст над зоною ризику (виніс 50 см за периметр ями)
Арматура (клас А3) Діаметр 12 мм Захист бетонного моноліту від розлому на вигин при просіданні

Звичайні тонкі бетонні стяжки без пальового обпирання витримують лише легкі тимчасові вироби. Якщо ж здійснюється монтаж масивних стел, які виготовляє гранторг, вага котрих сягає кількох сотень кілограмів, використання триметрових залізобетонних балок на глибоких палях є безальтернативним будівельним стандартом. Тільки такий виніс точок опори ізолює вагу каменю від нестабільної могильної ями.

Приховане кріплення та часті помилки монтажу, що руйнують бетон

Довговічність комплексу залежить від правильної фізико-хімічної взаємодії матеріалів. Незнання опору матеріалів призводить до появи тріщин як у бетоні, так і в граніті:

  • Марка та вібрування бетону: Для фундаменту використовується бетон М300. Пропорції для замісу: 1 частина портландцементу М500, 2,2 частини митого річкового піску без домішок глини та 3,7 частини гранітного щебеню. Під час заливки суміш обов'язково обробляється глибинним вібратором для видалення повітряних порожнин.
  • Підготовка до адгезії: Гладкий, відполірований на виробництві граніт неможливо приклеїти на цементний розчин. Монтажник зобов'язаний зняти глянець болгаркою, зробивши шорсткі зарубки на стику деталей. Для фіксації використовується атмосферостійкий поліуретановий герметик (наприклад, Sikaflex), який зберігає еластичність при перепадах температур.
  • Штифтове з'єднання: Стелла монтується на тумбу за допомогою сталевої арматури діаметром 12–16 мм, яка заглиблюється в основу щонайменше на 12 см.
  • Демпфування: Щоб уникнути ударних навантажень під час опускання сотень кілограмів каменю, на тумбу підкладають дерев'яні бруски. Їх по черзі виймають, центрувавши отвір. Це запобігає появі мікросколів, які взимку розриваються замерзлою водою.
  • Критична помилка: Використання коротких балок довжиною 2 метри, що дорівнюють довжині самої могили. Їхні краї лягають на розпушену землю, і під час усадки вони провалюються, викликаючи невідворотний крен пам'ятника.

Суворе дотримання геометрії винесення балок на 50 см та вібраційне ущільнення бетону правильної рецептури — це єдиний технічний спосіб зберегти надгробну споруду ідеально рівною на десятиліття.
