Шиберна ножова засувка для насиченої пульпи та шламу від компанії СМО VALVES

Загальний розділ

Видобувна промисловість України займає далеко не останнє місце у світі.

Дуже коротко розберемо видобувний ринок…

Україна – унікальна мінерально-сировинна країна, багатства надр якої визначаються особливостями геологічної будови її території. Відмінною рисою мінерально-сировинної бази України є її комплексність, адже із 120 видів корисних копалин, що споживаються у світі, 117 виявлено в надрах України.

Діяльність підприємств добувної промисловості включає такі процеси: подрібнення, сортування, осушення, очищення, збагачення та агломерацію вугілля і руд, зневоднення та знесолення нафти, зрідження природного газу тощо. Продукція добувної промисловості є сировиною для переробної промисловості, а також використовується у будівництві, транспортній сфері. Сучасна добувна промисловість – одна з провідних галузей економіки України. Її галузева організація включає дві групи: добування енергоносіїв і добування енергетичних мінералів.

При видобуванні різних порід, у цілому циклі викачування, перекачування пульпи та шламу використовують спеціальні засувки шиберні для видобувної промисловості.

ЯКІ ОСОБЛИВОСТІ ТА ПЕРЕВАГИ ШЛАМОВИХ ЗАСУВОК ШИБЕРНОГО ТИПУ БРЕНДУ СМО

100% герметичність в обох напрямках
Монолітний корпус забезпечує довгий термін експлуатації та необхідну міцність конструкції.
Малий монтажний розмір – основна перевага міжфланцевої конструкції
Епоксидне покриття корпусу товщиною 250 мкм забезпечує високу стійкість від корозії
Повний прохід забезпечує відсутність турбулентності в потоці та зводить до мінімуму втрати тиску в засувці
2 Швидкозмінні еластичні втулки сідла із абразивостійких полімерів , армовані всередині, забезпечують постійну герметичність . Не потребують додаткового регулювання. Прижим втулок між собою досягається при установці засувки між фланцями затяжкою кріпильних болтів. Втулки не потребують центрування в корпусі, просто встановлюються в корпус засувки, не потребують розбирання корпусу чи зніманя фіксуючих кілець.
Втулки встановлюються з діаметральним зазором в корпусі засувки для компенсації деформацій викликаних рухом ножа при робочих циклах закривання та відкривання
Корпус – суцільнолитий. З порожниною для руху ножа та промивання корпусу від залишків шламу або пульпи. Завдяки суцільнолитій конструкції відсутня небезпека пробивання прокладки між корпусами ,як це буває в конструкціях зі збірними корпусами.
В нижній частині корпусу знімний піддон для доступу до внутрішньої порожнини корпусу та огляду стану ножа. Піддон має отвори для підключення системи промивання корпусу, яка дає

Можливість працювати з повністю ізольованим від цеху робочим середовищем в трубопроводі (при роботі з небезпечними речовинами або при умові дотримання високих стандартів чистоти в цеху.

Також можливість комплектації засувки знімним колектором для промивання шламу, що дозволяє абсолютно повністю очищати порожнину засувки від забруднень без контакту робочого середовища з атмосферою.

Відкрита конструкція верхнього ущільнення дає можливість швидкої заміни полімерного ущільнення ножа або набивки (при її використанні). Дає можливість використання скрепера ножа (очищувача) та його швидкої заміни при потребі. Спеціальна Форма полімерного ущільнення ножа та наявність вузлів змащування дозволяють проводити змащування засувки без розбирання вузла ущільнення.
Спеціальна форма верхнього полімерного ущільнення дозволяє довший час утримувати змазку в сальниковому ущільненні
Заокруглена Форма кромки ножа забезпечує безперешкодне просування між еластичними втулками та через потік шламу або пульпи.
Закрита бронзова ходова гайка з вузлом змащування та нержавіючий ходовий гвинт дозволяють плавно відкривати та закривати засувку без значних зусиль.
Велика кількість додаткових опцій:
Різні матеріали корпусу (ковкий чавун GJS500,нерж. Сталь CF8M, вуглецева сталь WCB
Різні матеріали ножа - нержавіючі сталі AISI 304, AISI 316, дуплексні нержавіючі сталі (аустенітно-феритні )SAF2205, 2507 інше Можливість наплавки кромки ножа стеллітом
Різні матеріали полімерних сідлових рукавів (NR, NBR, EPDM,VITON)
Інші опції: механічне блокування ножа, механічний покажчик положення ножа, датчики положень індуктивні та електромеханічні, додаткове промивання корпусу, різні види приводів (штурвал. Редуктор. Пневмоциліндри та електро- , гідроприводи, системи аварійного закривання або відкривання засувок, захисні кожухи та інше Можливість наплавки кромки ножа стеллітом

ЯКІ ТИПИ , СЕРІЇ ШИБЕРНИХ ЗАСУВОК ДЛЯ ПУЛЬПИ ТА ШЛАМУ ПРОПОНУЄ КОМПАНІЯ СМО УКРАЇНА

Завод виробник шиберних засувок СМО VALVES розробив 4 основні типи засувок

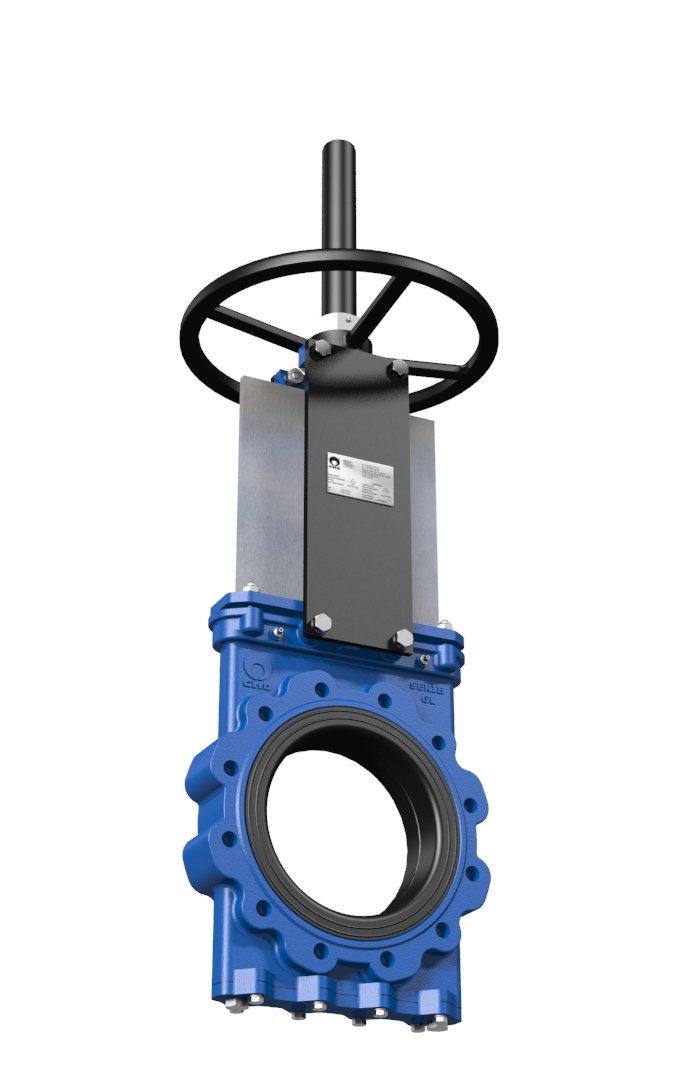

Засувка шиберна міжфланцевого типу серії GL
Засувка шиберна фланцева, серії GA
Засувка шиберна фланцева, серії GH для робочого тиску до 21 кг/см2
Засувка шиберна типу LUG серії XB з ущільненням сідла PTFE .

Засувки призначені для важких умов експлуатації та для абразивних застосувань. Міцна конструкція забезпечує більш високу надійність і більш тривалий термін служби в порівнянні зі звичайними шиберними засуками, такими як серія А, АВ, K

Використовуючи кращі матеріали, перевірені великим досвідом та інженерною базою в галузі транспортування шламу , CMO Valves розробив ці засувки для забезпечення надійної та довготривалої роботи.

Унікальний дизайн і простота обслуговування зробили шламові засувки кращим вибором для гірничодобувної, мінерально-піщаної і металургійної промисловості.
